問題描述：
ETABS剪力墻設計，當設計方法采用“簡化的拉和壓（Simplified T and C）”時，設計細節中測站位置“左”和“右”是怎樣區分的？

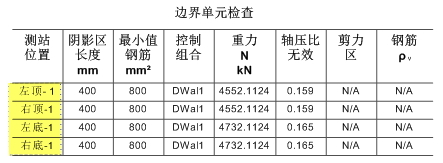

圖1 剪力墻設計細節
解答：
當剪力墻配筋設計采用簡化的拉和壓方法時，程序根據墻肢內力轉換計算得到測站位置處的拉力和壓力進行配筋計算，特別是采用美標設計時，程序允許人為指定不同測站位置的陰影區長度值，故分清楚測站的左和右是理解程序剪力墻設計的一項重要內容。程序通過墻肢的局部坐標軸來區分測站的左右，沿墻肢的長度方向，墻肢局部坐標軸起始端為“左”，終止端為“右”。
用戶可通過設置顯示選項對話框來顯示墻肢局部坐標軸，如圖3所示，沿墻肢長度方向?yàn)榫植孔鴺?biāo)2軸，其起始端為左，終止端為右。

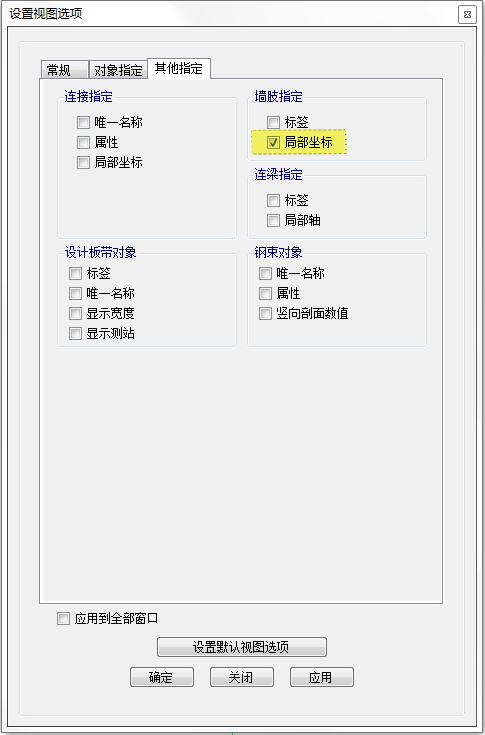

圖2 顯示墻肢局部坐標軸選項

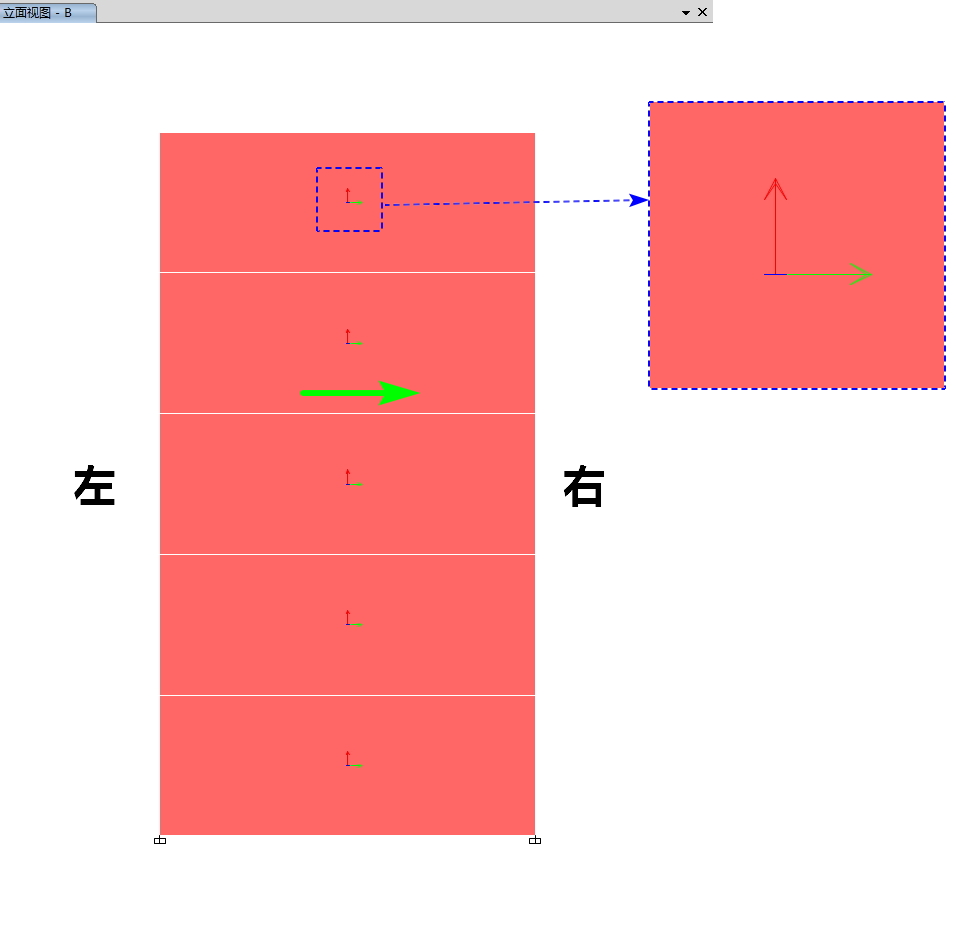

圖3 通過墻肢局部坐標軸方向判斷墻肢左右方向
需注意的是，務必區分清楚墻肢局部坐標軸和殼局部坐標軸，勿將殼局部坐標軸當做墻肢局部坐標軸來判斷墻肢的左右。殼局部坐標軸通過圖4方法顯示，且殼對象局部坐標軸的顯示位置與墻肢局部坐標軸的顯示位置不同。

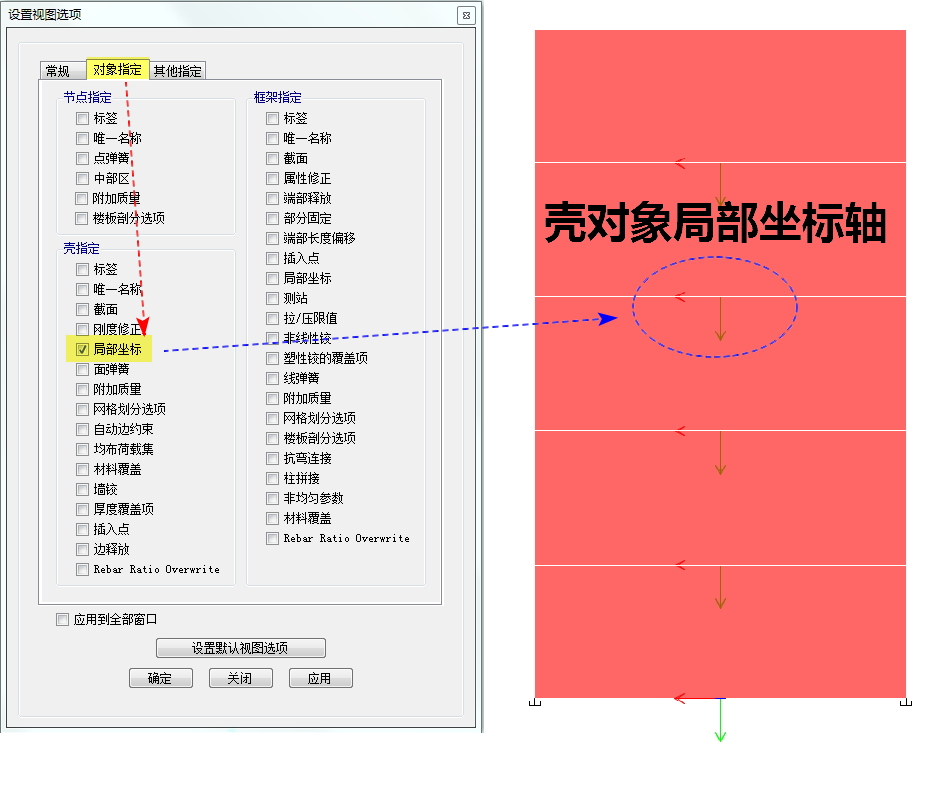

圖4 殼對象局部坐標軸
