剛性隔板VS準剛性隔板
創建者：曾亞，編輯者：曾亞，最近更新：2016/08/11 18:50:02
問題描述：

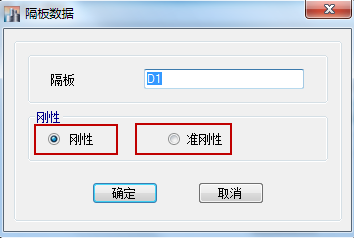

在ETBAS或SAP2000（v18版本）程序中，均可對樓板指定剛性或準剛性隔板。請問，剛性隔板與準剛性隔板有何作用？二者有何區別？
解答：
程序可以基于剛性/準剛性隔板，輸出更為清晰的結構響應。例如，可以通過輸出隔板中心位移結果來判斷整個結構的位移情況，根據隔板的扭轉來得到整個結構的扭轉效應等。除此之外，隔板還可用于施加自動風荷載，或指定地震荷載的偶然偏心。
剛性、準剛性隔板兩個選項，最大區別在于二者對應的分析模型有所差異。下面分別進行說明：
1.剛性隔板
剛性隔板假定樓板平面內剛度無限大，被約束的樓層平面只有X、Y平面內平移和繞Z軸轉動自由度。通過該假定，可有效降低結構自由度，提高電算效率。
需要注意的是，由于上述假定，指定剛性隔板約束的樓層節點在平面內無相對位移，故樓面梁內力無軸力結果。同時，計算時不考慮樓板自身變形對結構的影響。
實際大多數工程中的樓面都能符合剛性樓板的假定，因此可以采用剛性隔板進行計算分析。
2.準剛性隔板
與剛性隔板不同的是，準剛性隔板選項沒有樓板“平面內剛度無限大”的假定，其面內剛度來自于組成隔板對象的剛度，能夠考慮樓板的彈性變形對結構的影響。
規范規定：“對于不規則、開大洞、樓板局部不連續等情況，在設計中應考慮樓板削弱產生的不利影響，應采用符合樓板平面內實際變化的計算模型，考慮樓板局部變形的影響”。此時，對于一些復雜樓板就可以采用準剛性隔板。
基于準剛性隔板，用戶能夠方便地添加基于隔板的自動風荷載或者指定地震工況的偶然偏心，以及在后續分析完成時輸出基于隔板的分析數據。
