問題描述：
請問塑性鉸是什么，在程序中如何定義？
關鍵詞： 塑性鉸、鉸屬性
解答：
塑性鉸用于定義非線性的力-變形行為，用于模擬結構構件的屈服后行為。
鉸屬性可以由程序識別構件截面后基于一定準則自動生成，或者完全由用戶自行定義。即使是屬性完全相同的鉸，將其賦予不同的構件，力學行為也會有所不同，所以程序中還有“生成鉸屬性”的概念，以便于對每個鉸做唯一的標識。
基于“生成鉸屬性”的概念，將內置準則與每個框架對象的截面屬性進行組合，生成最終用于結構分析的鉸屬性。如此一來，用戶無需手動定義每一個鉸屬性，只需將“自動鉸屬性”指定給框架/墻，ETABS將基于框架/墻的截面屬性自動生成用于結構分析的具體的鉸屬性數據。

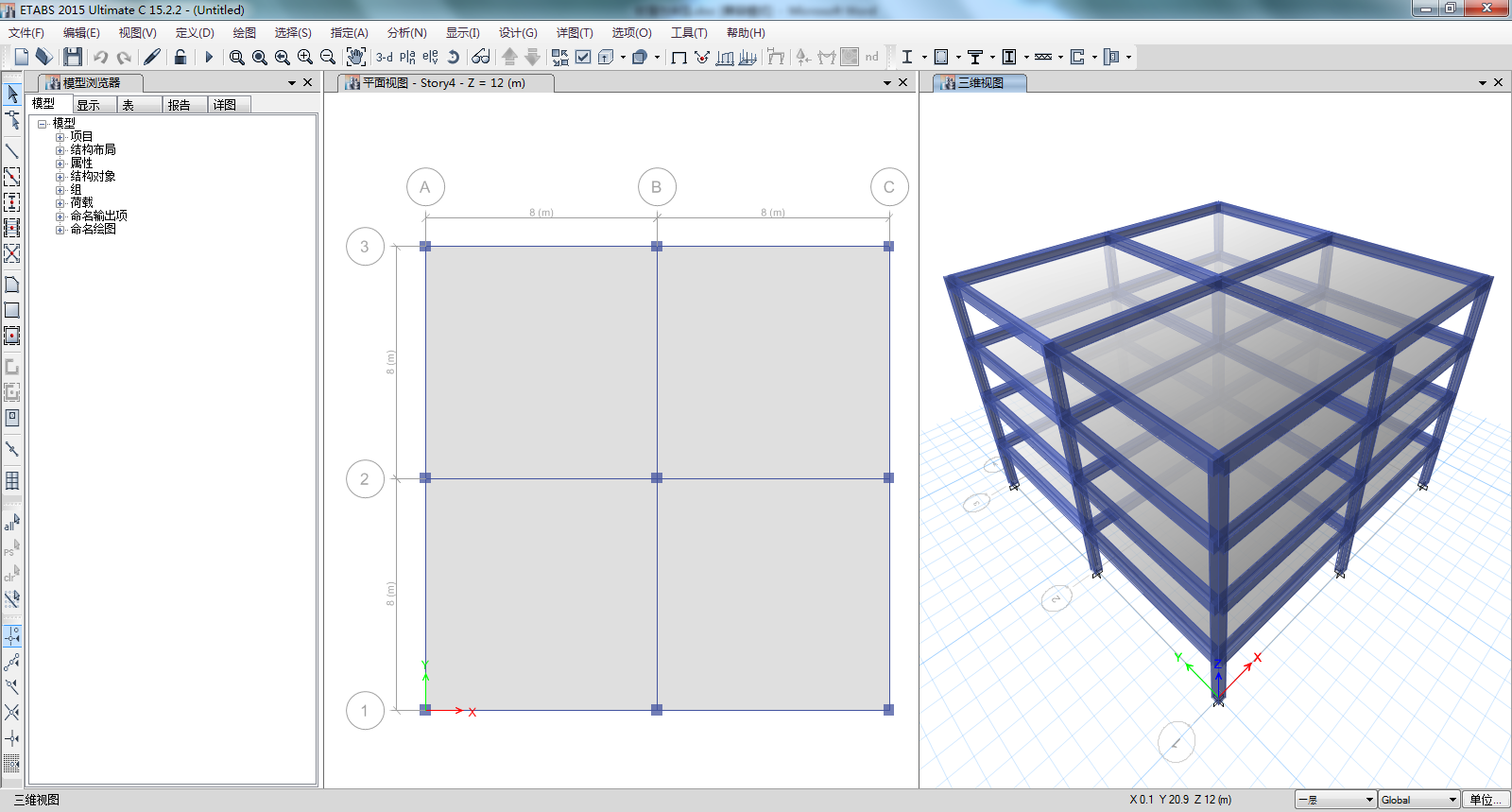

圖1為簡單混凝土框架結構，以對框架梁兩端分別指定默認鉸和自定義鉸為例，說明定義塑性鉸的步驟。
圖1 例子
-
指定自動/默認鉸屬性
對于混凝土框架或墻對象，要生成默認鉸屬性，程序需讀取截面的配筋信息。程序有兩種讀入配筋信息的方式：一是在定義截面時由用戶輸入；二是程序自動讀取框架的設計結果（在運行基于塑性鉸的非線性分析之前必須進行框架或剪力墻設計）。

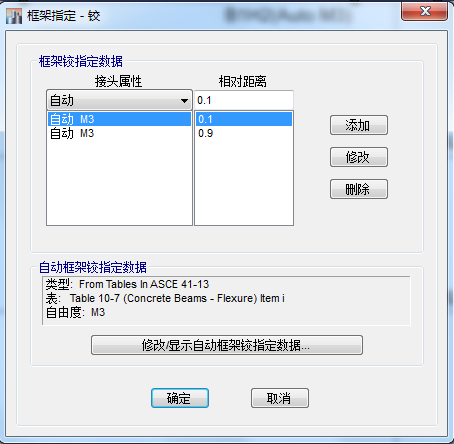

步驟一：選擇所有框架梁，點擊菜單指定>框架>鉸，對構件指定“默認鉸屬性”。在鉸屬性下拉列表中選擇“自動”；在“相對距離”中填寫塑性鉸距框架I 端的距離與框架全長的比值，如圖2所示。
圖2 指定鉸屬性
點擊“添加“后，在彈出的對話框中選擇相應的鉸屬性，本例為混凝土梁指定M3鉸。
圖3 選擇鉸屬性

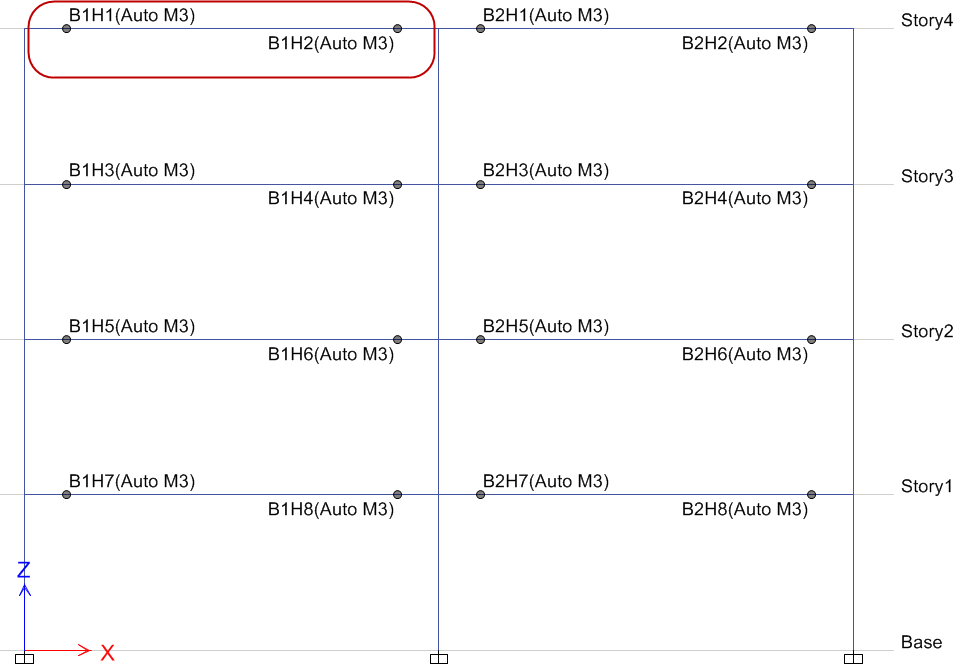

點擊“確定”完成自動鉸屬性的定義，構件處會顯示鉸的名稱和屬性?？梢钥吹剑?/span>程序?qū)ι傻你q屬性進行自動命名，命名形式為 LabelH#。其中，Label 為框架對象的標簽，H 代表 Hinge（鉸），# 代表鉸的編號。例如：框架對象的標簽為B1，則該框架對象的第二個生成鉸屬性名稱為B1H2。
圖4 顯示生成的鉸屬性

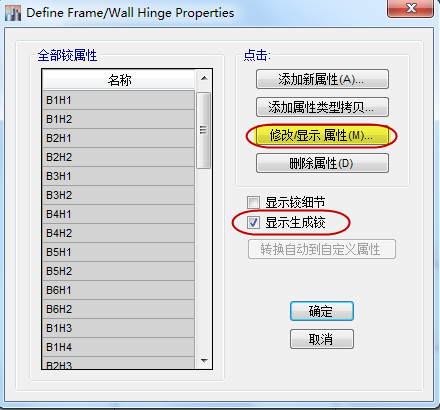

步驟二：查看鉸屬性。點擊菜單定義>截面屬性>框架/墻非線性鉸，勾選“顯示生成鉸”選項，程序以表格形式顯示所有生成的鉸屬性如圖5所示。生成的鉸屬性只能進行查看，不能進行修改和復制。
圖5 顯示生成的鉸屬性
2. 用戶自定義的鉸屬性

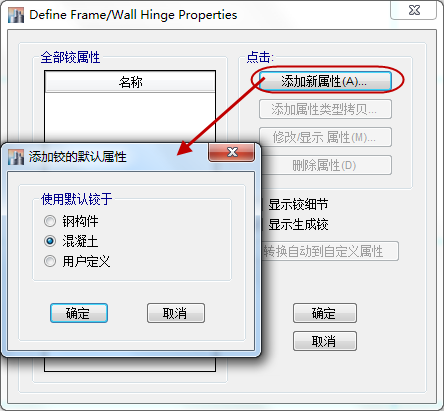

步驟一：通過菜單定義>截面屬性>框架/墻非線性鉸，點擊“添加新屬性“可直接定義所需的鉸屬性，如下圖6所示。
圖6自定義鉸屬性

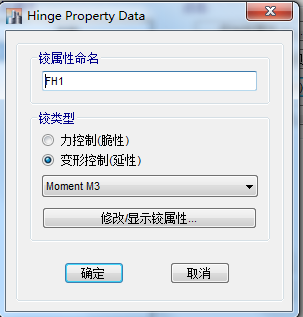

圖7 自定義鉸FH1
步驟二：指定鉸屬性。在鉸屬性下拉菜單中選擇FH1，將用戶自定義的鉸屬性指定給梁單元，程序?qū)⒒诳蚣芙孛鎸傩宰詣由捎糜诮Y(jié)構分析的具體的鉸屬性數據。
圖8 指定鉸屬性

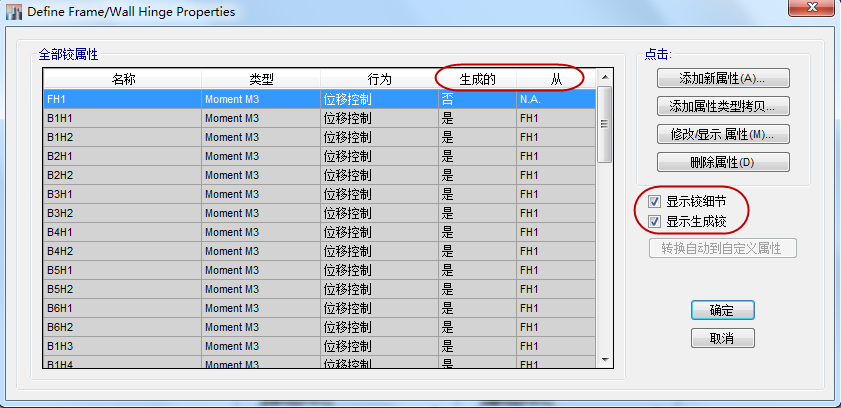

步驟三：查看鉸屬性。點擊菜單定義>截面屬性>框架/墻非線性鉸，勾選“顯示鉸細節”、“顯示生成鉸”，可顯示生成的鉸屬性的詳細信息，如圖5所示。
圖9 查看鉸屬性
注意：結構進行彈塑性分析時，框架對象或墻單元的材料非線性通過塑性鉸來體現，故塑性鉸的非線性屬性僅用于非線性工況（例如：非線性靜力工況、快速非線性分析時程工況（FNA法）以及直接積分法的非線性時程工況）。而在線性分析類型的分析中（例如：靜力工況）不考慮塑性鉸的作用，故此時塑性鉸的屬性不會影響到構件的力學性能。
