問題描述：
沖切周長的計算是進行沖切抗剪設計的關鍵，那么SAFE程序中設計細節給出的沖切周長是如何計算的呢？
解答：
根據《混凝土結構設計規范》（GB50010-2010）6.5.1條：計算截面周長（即沖切周長）um，取距離荷載作用面積周邊h0/2處板垂直截面的最不利周長。

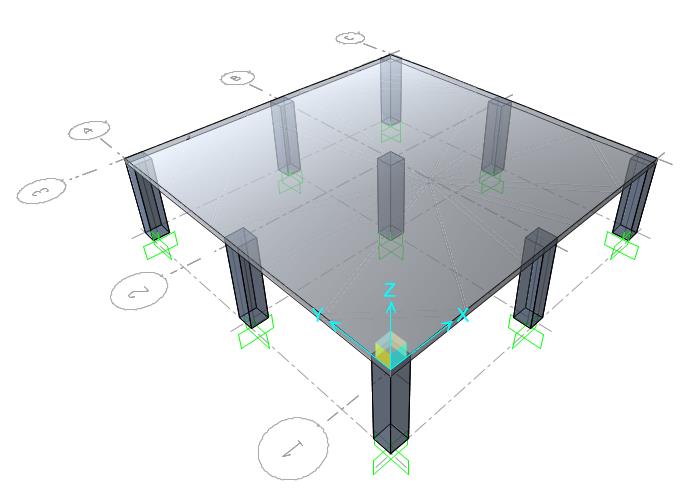

圖1 示例模型
如圖1所示的示例模型基本信息：
-
X 方向 2 跨，跨度 6m
-
Y 方向 2 跨，跨度 6m
-
樓板厚度h：200mm
-
柱截面：600mm×600mm
施加荷載：
設計信息：
圖2 設計信息
1.中柱的沖切周長計算：
截面有效高度h0，取兩個方向配筋的截面有效高度平均值。所以，板有效厚度h0=h-as=200-(10+10)=180m
圖3中柱的沖切周長
如圖3所示，中柱對板的沖切周長um=(600+180)*4=3120mm
程序計算結果如下圖4所示：

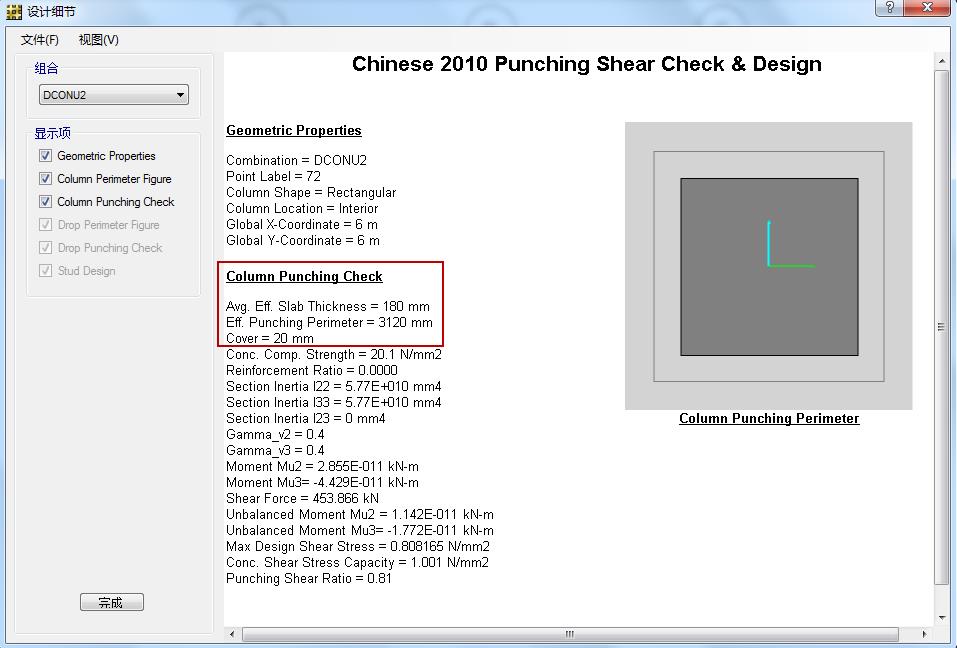

圖4 中柱沖切抗剪設計細節
2.邊柱的沖切周長計算：
截面有效高度h0計算同中柱。
圖5邊柱的沖切周長
如圖5所示，邊柱對板的沖切周長um=(600+90)+2*(600+180)=2160mm
程序計算結果如下圖6所示：

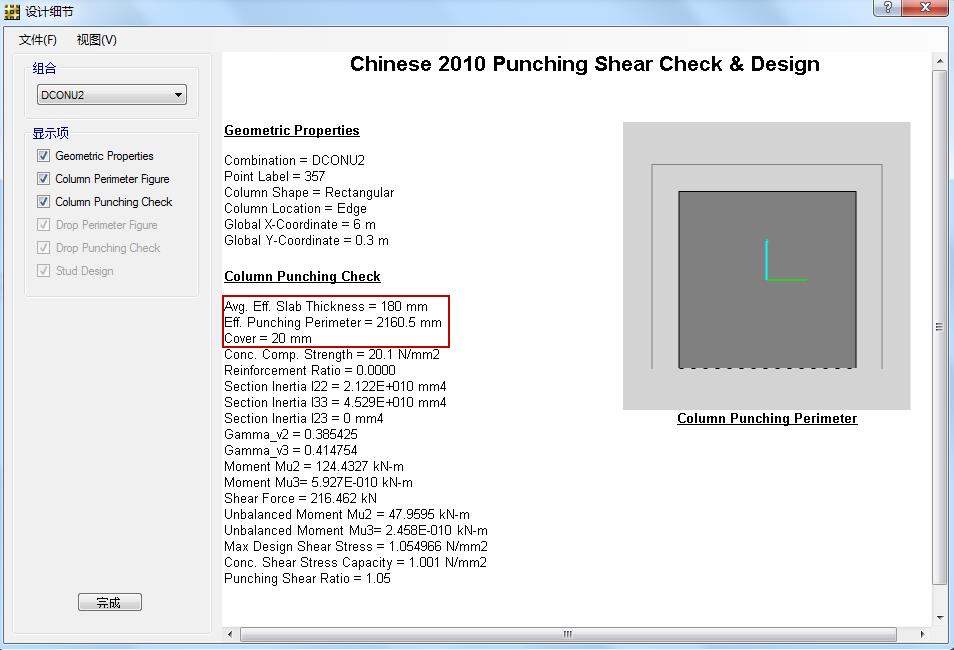

圖6 邊柱沖切抗剪設計細節
3.角柱的沖切周長計算：
截面有效高度h0計算同中柱。

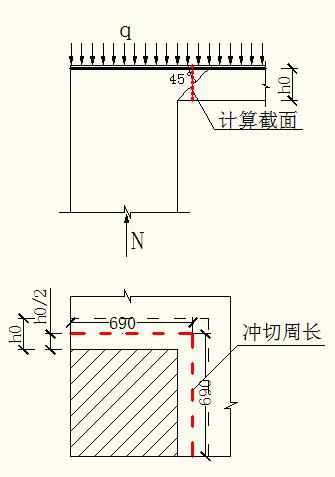

圖7 角柱的沖切周長
如圖7所示，角柱對板的沖切周長um=(600+90)*2=1380mm
程序計算結果如下圖8所示：

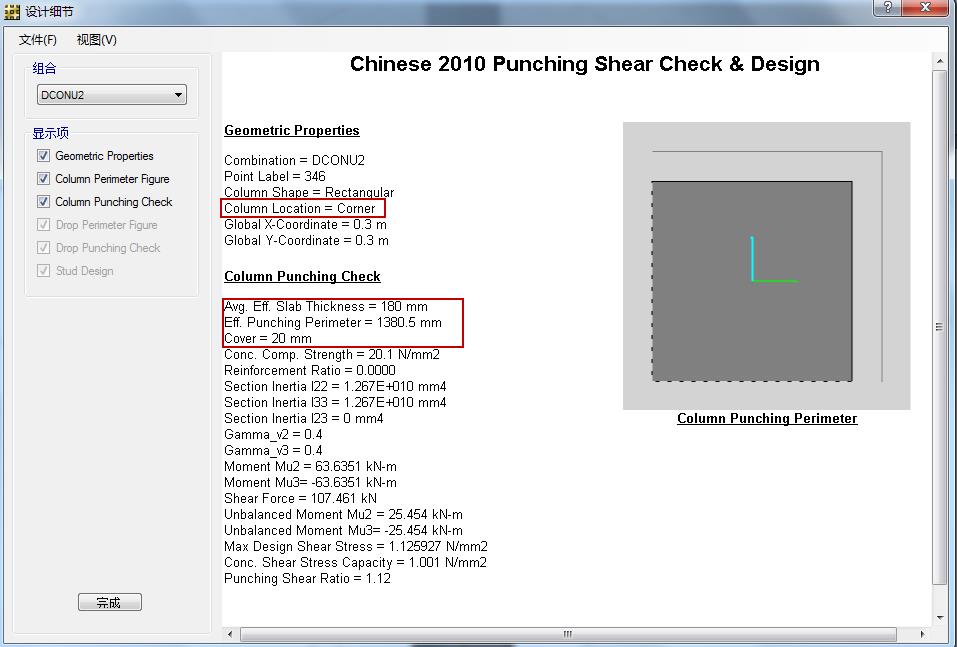

圖8角柱沖切抗剪設計細節
