問題描述：

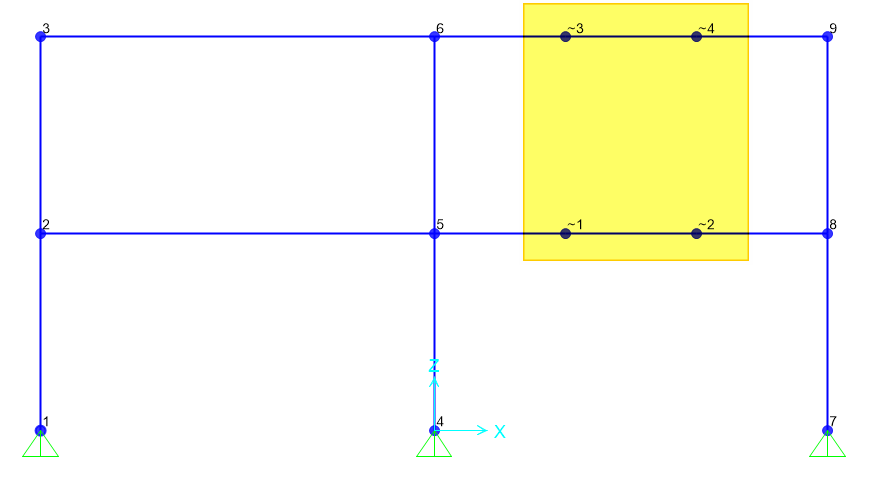

如下圖所示，如何在 SAP2000 中輸出幾何對象內部由網格剖分生成的有限元節點呢？
解答：
通常情況下，用戶無法直接訪問由幾何對象自動剖分生成的內部有限元節點，即：無法對其進行修改或輸出。但是，在某些特殊情況下，用戶需要輸出有限元節點的坐標值，以此配合部分計算結果進行二次處理。如需輸出有限元節點（以“～”為前綴）的坐標值，可在結構分析完成后查看數據表格并導出至 Excel，具體操作如下：
1，點擊【顯示＞表格】命令，在彈出的對話框中依次選擇【分析結果＞Element Output＞Objects
and Elements＞Table：Objects and Elements - Joints】，如下所示。

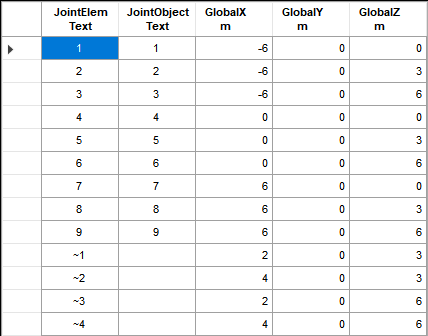

2，在上述節點數據表格中，有限元節點（以“～”為前綴）及其坐標值如下所示。用戶可根據需要復制此類節點的坐標值或直接導出至 Excel 進行二次處理。

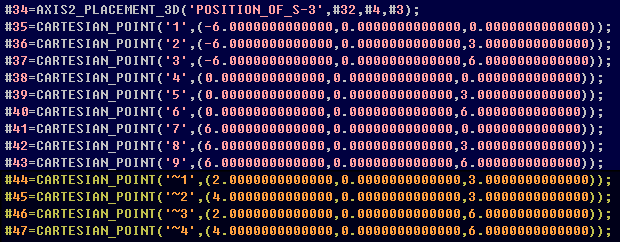

除上述方法外，用戶也可以直接導出分析模型的文本文件，然后在文本編輯器中打開后刪除無關內容只保留有限元節點信息。例如，點擊【文件＞導出＞CIS/2 STEP 文件】命令并保存 STP 文件，之后即可該文件中查看有限元節點及其坐標值，如下所示。
