問題描述：
SAFE 和 ETABS 中都有設計板帶的概念，請問什么是設計板帶？它的作用是什么？如何添加設計板帶？
解答：
設計板帶是指定了寬度的線段，它是一種用于內力統計的工具，不會對分析結果產生影響。程序統計板帶寬度范圍內的有限元節點內力從而形成板帶內力，具體可參考知識庫《板帶內力的統計》。在設計的過程中，程序可以根據板帶內力進行配筋設計，得到基于板帶的設計結果。
實際工程中，板帶的概念也出現在無梁樓蓋和基礎相關的規范條文和圖集中。這里的板帶是單向的帶狀范圍配筋形式，實際上是根據板的不同受力情況來劃分鋼筋布置范圍。對于無梁樓蓋，板帶包括柱上板帶和跨中板帶；對于平板式筏形基礎，板帶包括柱下板帶和跨中板帶，這與軟件中的 Column Strip 和 Middle
Strip 的概念一致。
用戶可以根據工程需求指定任意方向、任意寬度的設計板帶，且板帶之間不必相互垂直，可以交叉重疊。對于形狀規則的樓板或基礎，通常沿 X 方向和 Y 方向布置設計板帶，這種交錯的板帶布置形成了鋼筋網片。如圖 1 所示的無梁樓蓋中，添加了沿 X 方向和 Y 方向的設計板帶，包含柱上板帶和跨中板帶。

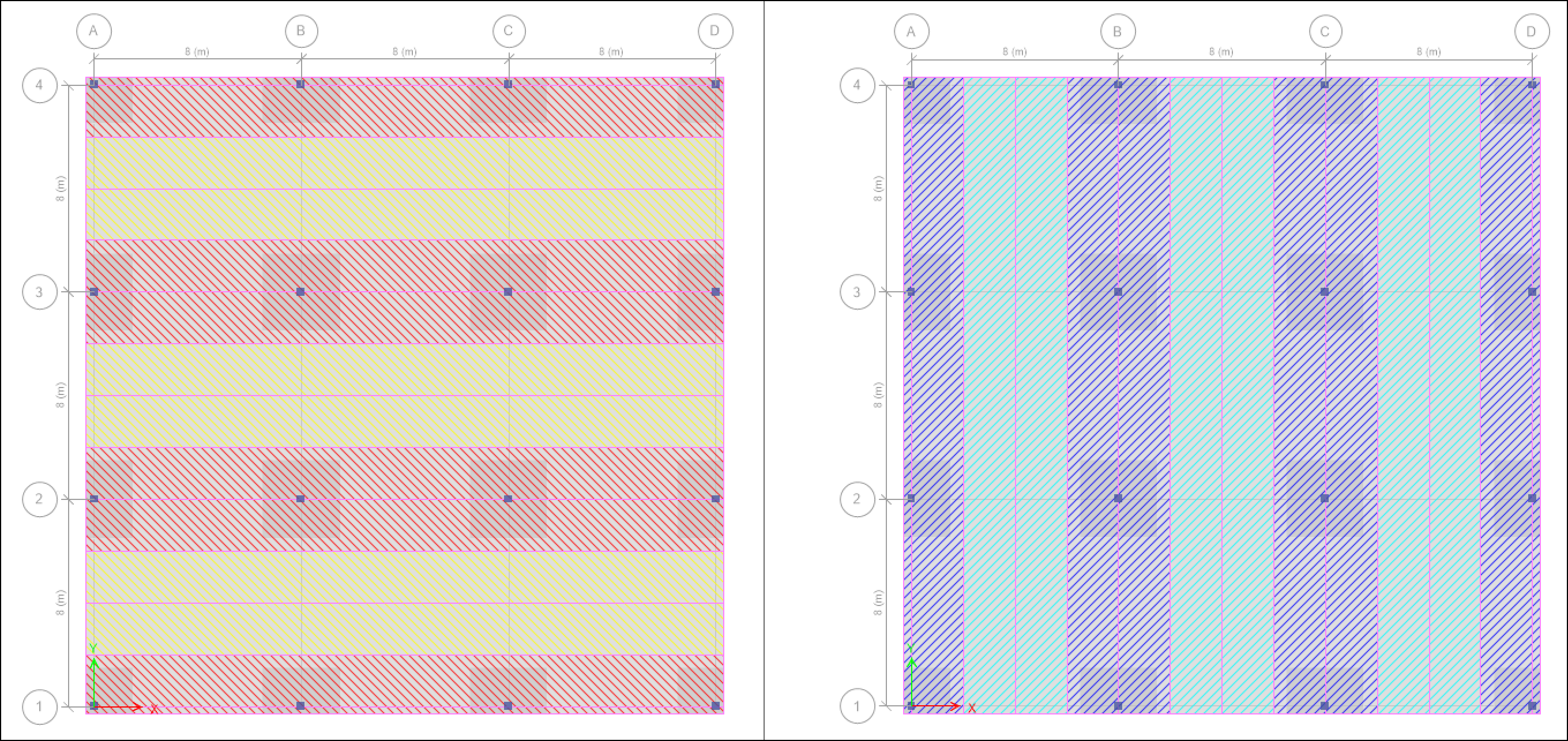

圖 1 無梁樓蓋的板帶布置
板帶的方向應盡量與實際鋼筋的走向一致。例如，《地基規范》第 8.5.17 條提到：對于三樁承臺，鋼筋應按三向板帶均勻布置。軟件中三樁承臺板帶的布置如圖 2 所示。
板帶寬度對設計結果影響很大，板帶寬度應符合各國規范的設置要求。對于復雜樓板，宜對多個板帶寬度進行試算，并研判其設計結果。程序提供了兩種生成設計板帶的方法：自動生成和手動繪制。

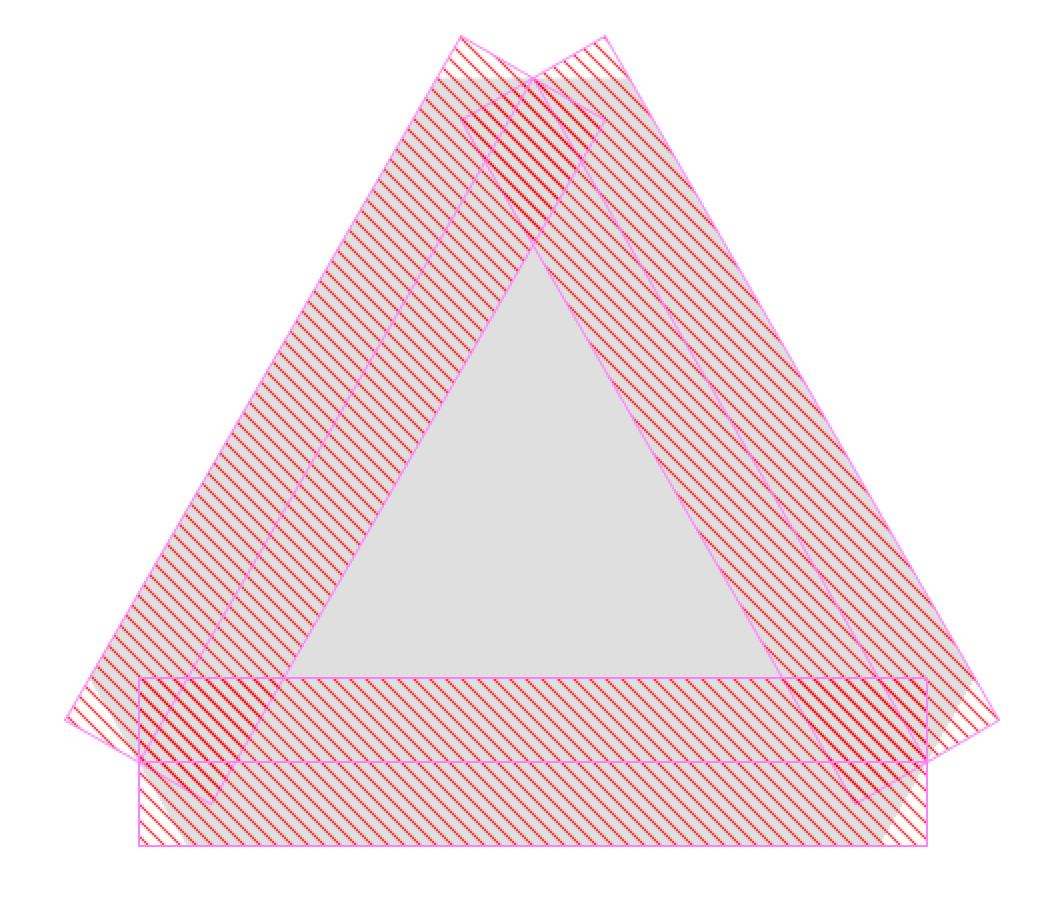

圖 2 三樁承臺的板帶布置
1. 自動生成設計板帶
自動生成設計板帶包括基于軸線和基于支承線兩種方式。
1）基于軸線生成設計板帶
基于軸線生成設計板帶的方法適用于軸網規則的模型。操作時，點擊【編輯>添加/編輯設計板帶＞使用軸線添加設計板帶】命令，在如圖 3 所示的對話框中設置參數。
程序默認不生成跨中板帶，對于無梁樓蓋和筏形基礎，通常需要添加跨中板帶，需要用戶手動勾選“創建跨中板帶（Create Middle Design Strips）”復選項。程序?qū)⒒谶x擇的軸網生成設計板帶，注意此功能僅支持矩形軸網，不支持柱形軸網。
板帶層的選擇包括“A”、“B”和“其他”。一般使用 A、B 板帶層來描述兩個主方向的鋼筋層，而“其他”板帶層用于描述局部斜向的鋼筋層。在設計首選項中，通過板帶層來指定某方向的鋼筋放置在內側，如圖 4 所示。
板帶寬度可以由程序自動計算，也可以由用戶指定。其中，程序默認的柱上板帶寬度為軸網兩側跨度各 0.25 倍范圍，跨中板帶寬度為跨度的 0.5 倍范圍。

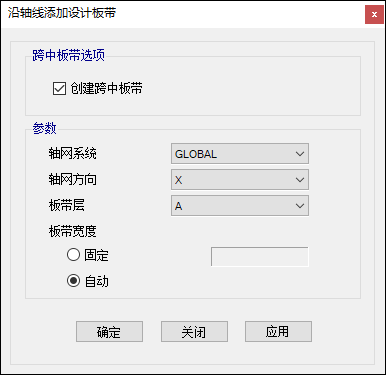

圖 3 沿軸線添加設計板帶
圖 4 板內側鋼筋層的設置
2）基于支承線生成設計板帶
支承線可以用于輔助生成設計板帶，具體操作流程如下：
（1）添加支承線的方法有兩種：第一種是點擊【編輯>添加支承線】命令，基于軸線添加支承線。程序支持基于柱形軸網添加支承線，從而彌補了基于軸線添加設計板帶時的不足。
第二種是點擊【繪制>繪制支承線】命令，手動繪制支承線。該方法更為靈活，適用于在軸線以外的位置添加設計板帶。
（2）點擊【選擇>選擇>對象類型】命令選擇支承線層，再點擊【編輯>添加/編輯鋼束>使用所選支承線添加設計板帶】命令，程序?qū)⒒谶x擇的支承線自動生成設計板帶。
2. 手動繪制設計板帶
手動繪制設計板帶的方法無需依賴軸線或支承線，適用性更廣泛。操作時，點擊【繪制>繪制設計板帶】命令，然后依次指定板帶層、設計類型、起點和終點寬度，如圖 5 所示。
繪制設計板帶時，可以只繪制起點和終點，此時板帶的分段數為 1；也可以在關鍵位置添加分段點，如柱和墻的位置或板帶寬度發生變化的位置等。

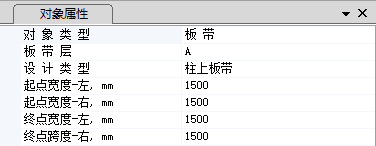

圖 5 繪制設計板帶
對于已存在的設計板帶，用戶可以右鍵單擊設計板帶來修改其寬度。單擊板帶寬度輸入框后，將彈出“編輯板帶寬度”的對話框，如圖 6 所示。如需批量編輯板帶寬度，選中設計板帶后，點擊【編輯>添加/編輯設計板帶>編輯板帶寬度】命令進行修改。

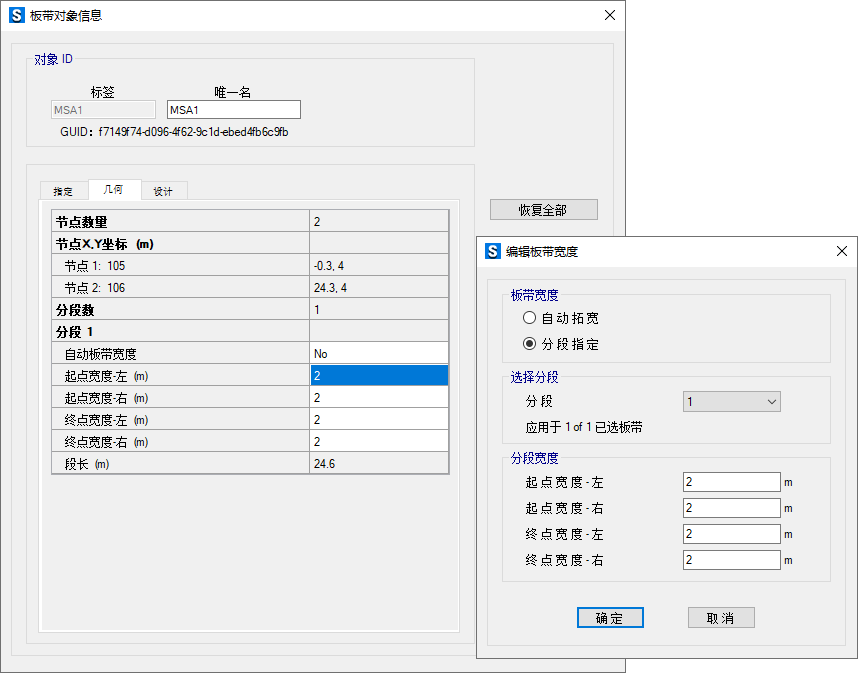

圖 6 編輯板帶寬度
