問題描述：
實際工程中，擴展基礎（柱下獨立基礎和墻下條形基礎）通常采用階形截面，請問如何在SAFE中創建此類階形基礎？
解答：
階形基礎建模的關鍵在于如何定義基礎底板截面，以模擬各級臺階。在SAFE中，同類型的板截面，如果截面尺寸不同，以局部面單元的屬性為優先，例如小板覆蓋大板，則以小板的屬性為優先。基于上述原因，需要定義不同厚度的基礎底板截面，每一級臺階的高度應包含其下所有臺階的高度，然后將其輸入到截面厚度中。

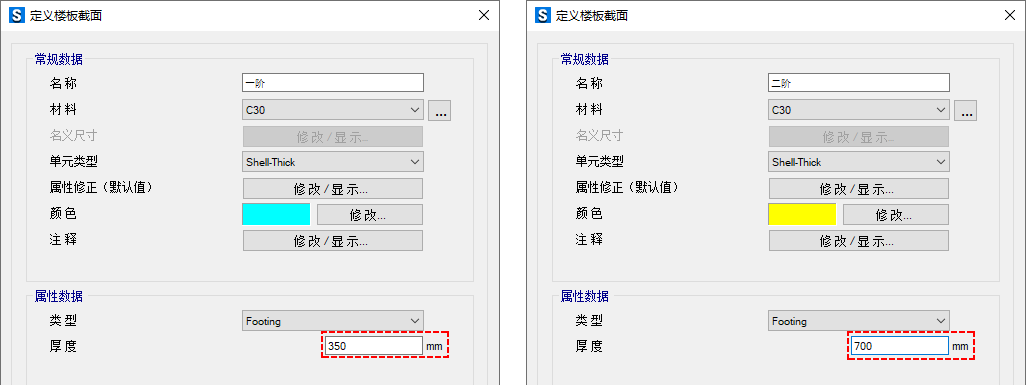

例如，某階形基礎的臺階數為2，一階和二階的高度均為350mm，那么在定義二階時，截面厚度應輸入700mm，如圖1所示。截面定義完成后，按照各級臺階的平面尺寸繪制重疊面對象即可。
圖1 階形基礎各級臺階的截面定義
如圖2所示為創建的階形基礎模型，并且已將所有面對象（包括柱底剛域）的插入點修改為底面（Bottom）。默認情況下，SAFE中殼的插入點是頂面（Top）且不改變構件剛度，故實際分析時無需修改插入點。
圖2 階形基礎模型（殼插入點修改為底面）
