問題描述：
采用橋?qū)ο蠼r(shí)，蓋梁高度及其插入點的位置會影響橋墩單元的實際長度，程序中蓋梁截面插入點的位置是如何確定的？
解答：
下部結構的標高是通過蓋梁頂面的標高來確定的，在為橋墩或橋臺指定下部橋墩結構的時候由用戶定義，其詳細介紹可查看知識庫文檔《CSiBridge中各個構件的標高確定》。確定蓋梁頂面標高后，程序會依據蓋梁的截面形式來調整截面的插入點，確定插入點距離蓋梁頂之間的距離。
確定插入點到蓋梁頂之間的距離后，依據在【橋墩】選項卡中設置的橋墩高度，可以確定橋墩單元的實際長度。程序中橋墩高度為從蓋梁頂端到橋墩底之間的距離，而建模時構件是依據截面插入點軸線建立的，因此橋墩單元的實際長度等于橋墩的設置高度扣除插入點到蓋梁頂之間的距離。
現在分別介紹蓋梁為等截面和變截面兩種情況下，蓋梁截面插入點的確定及橋墩單元實際長度的計算。
（1）等截面蓋梁

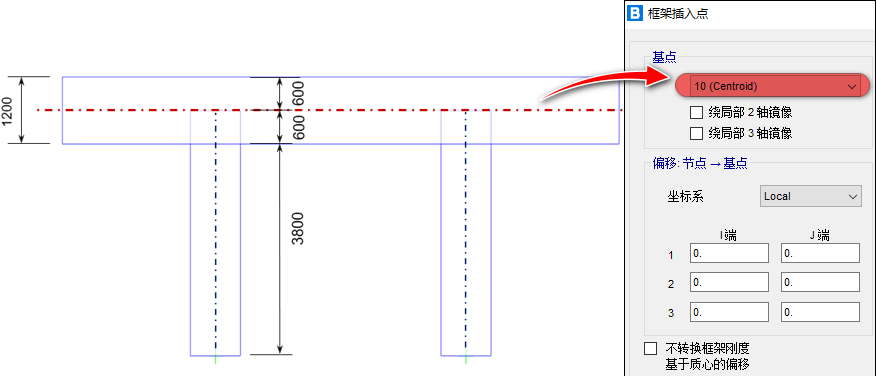

對于等截面蓋梁，程序直接取蓋梁截面的形心為插入點。以下圖中蓋梁為例，該蓋梁等高，高度為1.2m，橋墩設置高度為5m。程序取距離蓋梁頂一半梁高的位置為插入點，即圖中紅色中心線位置為該梁插入點。在模型中，選中該蓋梁單元，點擊鼠標右鍵查看該蓋梁的插入點，可以看到蓋梁的插入點為默認的形心點（centroid）。此時下部橋墩單元實際長度為5000-600=4400mm，具體如下圖所示。
（2）變截面蓋梁

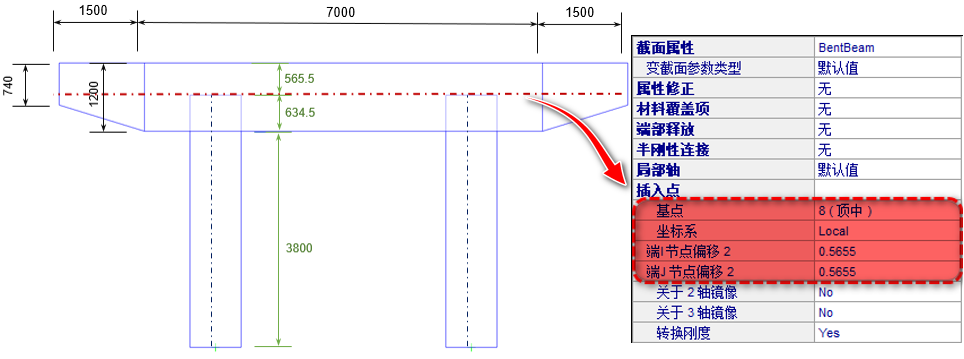

對于變截面蓋梁，程序取蓋梁頂面為插入點，然后向上偏移H/2距離。其中H為蓋梁的平均高度。以下圖中變截面蓋梁為例，該梁的尺寸已在圖中標出?，F(xiàn)在求該蓋梁平均高度H：
則蓋梁向上偏移的高度為1.131/2=0.5655m。選中蓋梁點擊鼠標右鍵查看該框架單元的屬性，可以看到其插入點為頂中點，框架單元整體沿蓋梁2軸方向偏移了0.5655m，與手算結果吻合。下側橋墩設置高度同樣為5m，此時橋墩單元的凈長度為5000-565.5=4434.5mm
需要注意的是，雖然蓋梁截面形式不同，導致插入點位置以及橋墩單元的凈長度不同，但是當蓋梁高度及橋墩高度確定后，橋墩底到蓋梁底之間的距離是確定的。如上述兩個蓋梁，橋墩底到蓋梁底之間的距離=橋墩高-蓋梁高，均為3800mm。
