問題：

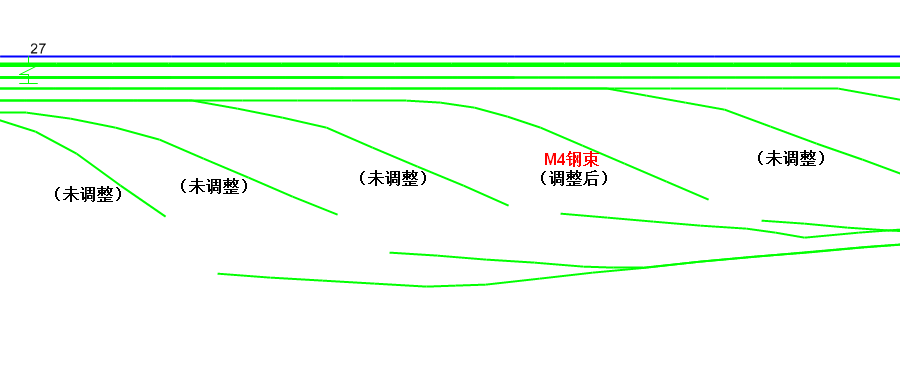

在CSiBridge中，輸入預應力鋼束后，鋼束在曲線段顯示不平滑，存在棱角，如圖1-1中M1、M2、M3、M4 等鋼束所示；
圖1-1 預應力鋼束布置形狀
解答：

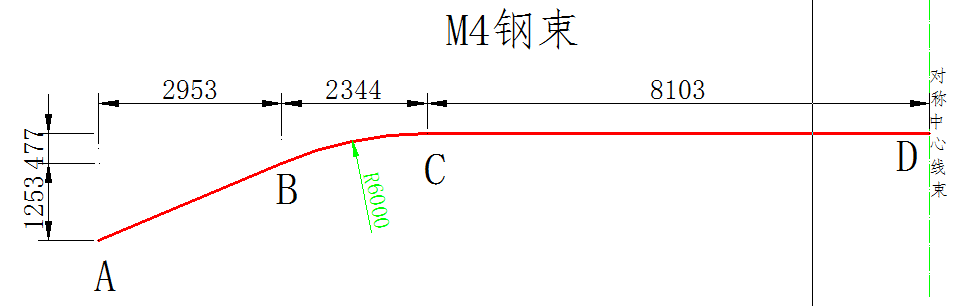

這里我們以M4鋼束為例說明預應力鋼束輸入時出現該問題的原因；在CAD圖紙中，可得到預應力鋼束M4的布置圖,如圖1-2所示
圖 1-2 M4鋼束布置圖

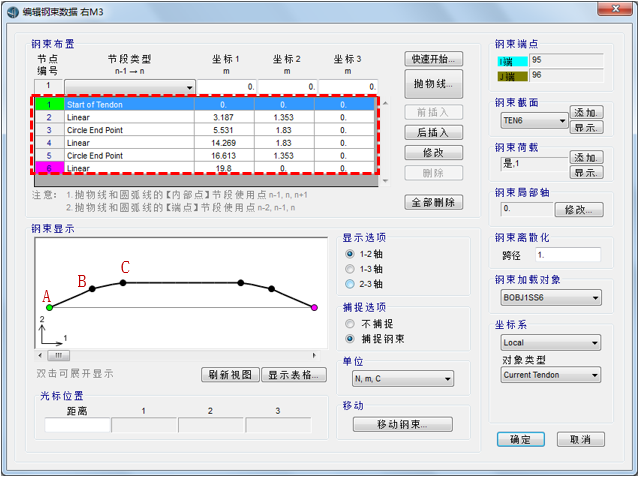

這里如果用戶對預應力鋼束輸入的規(guī)則不是很熟悉，可能直接輸入成圖1-3所示情況
圖1-3 預應力鋼束輸入數據
上述表格輸入中：
A點:Start of Tendon；
B點:Linear；
C點: Circle End
Point。
“Circle End Point”表示該段圓弧通過當前點n，和前一點n-1，以及前兩點n-2。按照該原則，C點“Circle End Point”表示BC段圓弧由A點、B點、C點共同確定。真實情況是該段圓弧只通過B點和C點，與直線AB相切，因此按圖1-3輸入時，在B點和C點鋼束會出現不平滑現象。
正確的輸入方法應該是在弧BC之間加入一點E，如圖1-4所示，E為弧BC中點，將該點設置為“Circle
intermediate Point”，這樣圓弧經過B點、E點、C點三點，與真實情況相符。
圖1-4 插入E點后鋼束布置圖
插入E點后鋼束數據表如圖1-5所示。在模型窗口，放大顯示預應力鋼束，M4鋼束沒有不平滑現象。如圖1-6所示：
圖1-5 調整后鋼束輸入數據
圖1-6 調整后鋼束布置形狀
