問題描述：
連接單元水平向屬性中“剪切變形位置”選項，如下圖黃色區域所示。該項具體含義是什么？
解答：
剪切變形位置即連接單元剪切變形發生的位置，對話框中輸入的數值為距離J端的絕對距離，J端指沿連接單元軸向（局部1軸）的末端位置。該值程序默認為0，代表剪切變形發生的位置在J端。

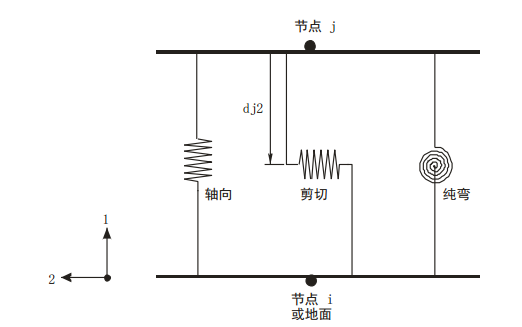

下圖1為連接單元的彈簧力-變形關系示意圖(假定所有的剪切變形僅發生在剪切彈簧內，彈簧與節點間的連接件為剛性)
圖1 彈簧力-變形關系示意圖
圖中dj2代表剪切變形位置，即剪切彈簧所在位置。剪切彈簧的變形可由在節點的轉動和平動引發，在此彈簧內的力將產生延長度線性變化的彎矩，此彎矩在剪切彈簧處為0，類似彎矩鉸的作用。
由此可知，設置不同剪切變形位置，會影響連接單元的分析內力，其中對彎矩值影響較為明顯，同時對結構周期也有一定影響。用戶應根據產品規格及實際情況填寫恰當的數值。
