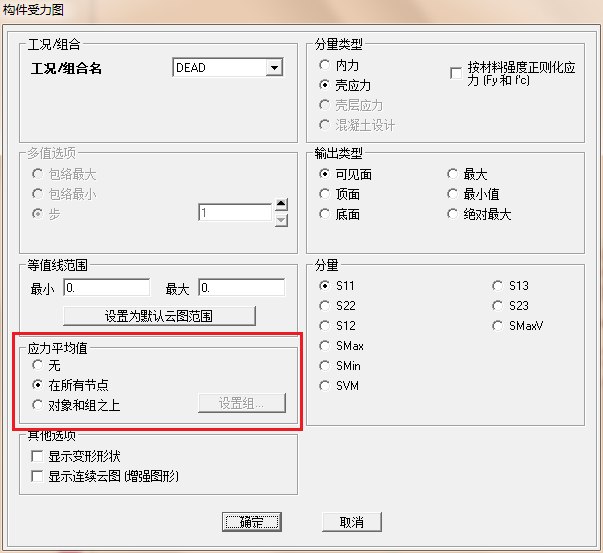

問題描述：運行分析之后，通過 顯示>力/應力>殼 命令，可以打開 構件受力圖 對話框。在該對話框的 應力平均值 區域有三個選項： 無、在所有節點、對象和組之上。它們各自的作用是什么，分別適用于何種情況？
解答：
在幾個單元共用一個節點的情況下，每個單元在公共節點的位移是連續的；不過，不同單元在公共節點的力或應力在一般情況下是不同的。也就是說單元之間存在突變。網格劃分適當，則應力突變較小；若網格劃分粗糙，應力突變就會較為明顯。
1）選 無 時，程序不對公共節點的應力進行平均。選擇該選項后，可以分別查看各單元在公共節點處的應力，進而評估應力突變的程度。若應力突變明顯，則說明網格劃分粗糙，需要進一步細化網格。所以根據該選項可以評估單元剖分精度是否滿足要求。
2）在合適的網格劃分下，使用 在所有節點 或 在對象和組 選項，可以進一步消除圖形顯示中的應力突變，使得顯示效果更加平滑。

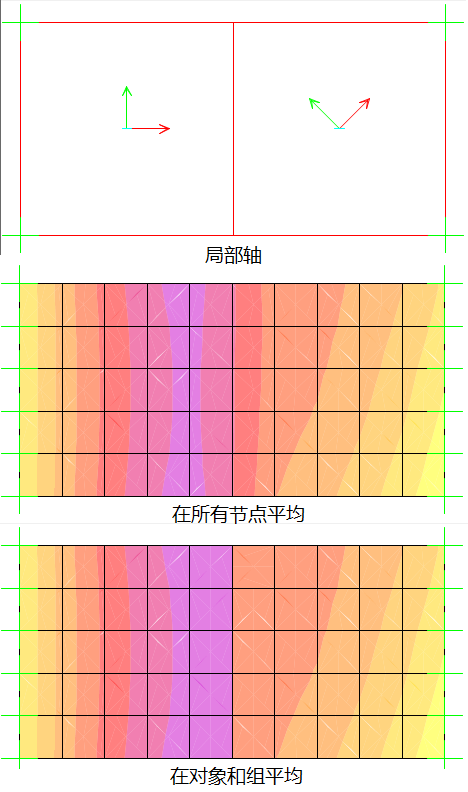

3）當兩個面對象局部坐標不一致時，其公共節點處的應力理應出現突變。此時，若使用 在所有節點 選項，將應力結果在所有節點進行平均，反而會使顯示結果不能真實的反映實際情況。
這種情況下應該將兩個面對象分別指定到兩個組，然后選擇 在對象和組 選項。該選項使得結果僅在每組內部平均，而不在組與組的公共節點平均。
注：在兩個對象局部軸不一致時，即使其公共節點的應力狀態完全相同，但由于應力結果是對不同坐標方向的投影，所以最終的應力結果也應該是突變的。
