問題描述：

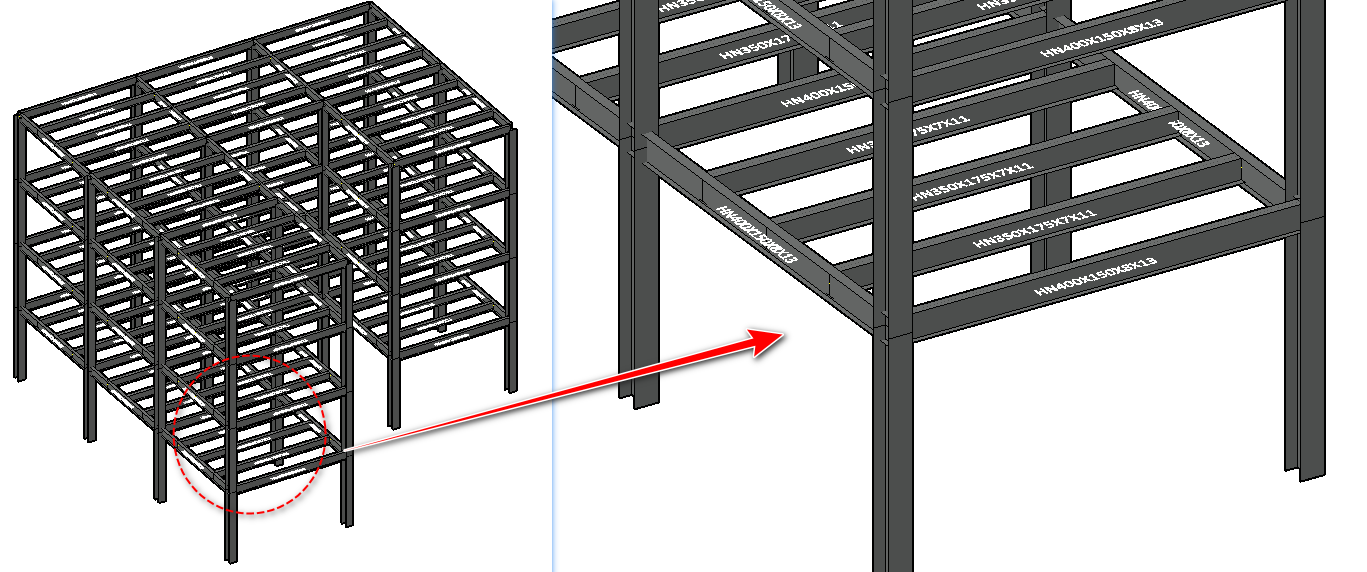

如下圖所示，SAP2000 能否將帶截面名稱的拉伸視圖模型導出至 AutoCAD？
解答：

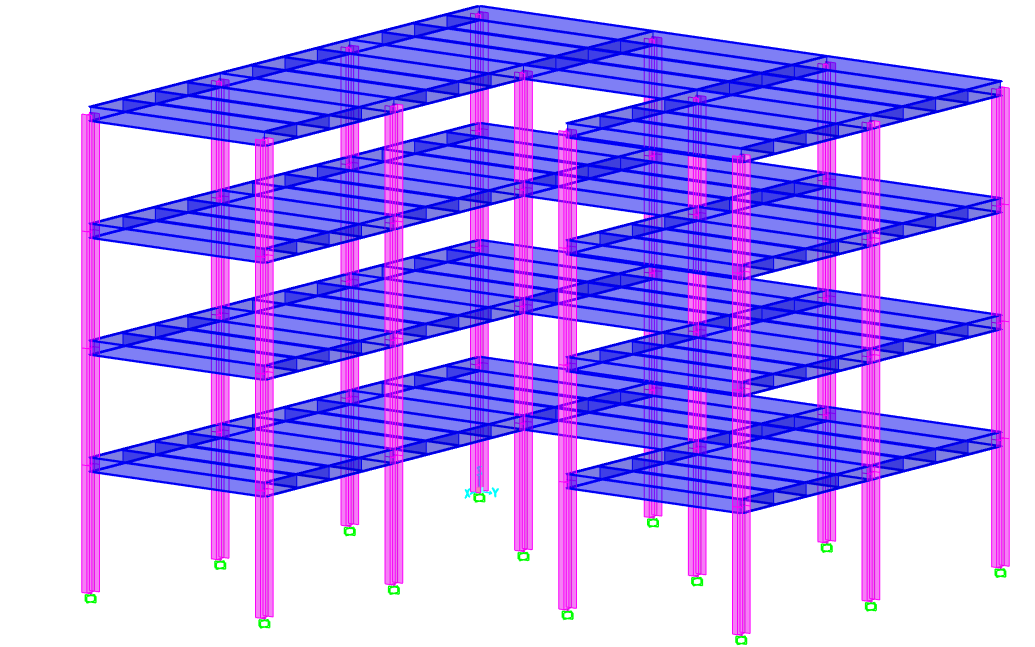

利用 SAP2000 自帶的 DXF 導出功能和筑信達工具箱 CiSApps 中的 DXF 導出功能，可以滿足上述要求。以下圖所示的 SAP2000 模型為例，具體操作如下：
SAP2000 DXF 導出

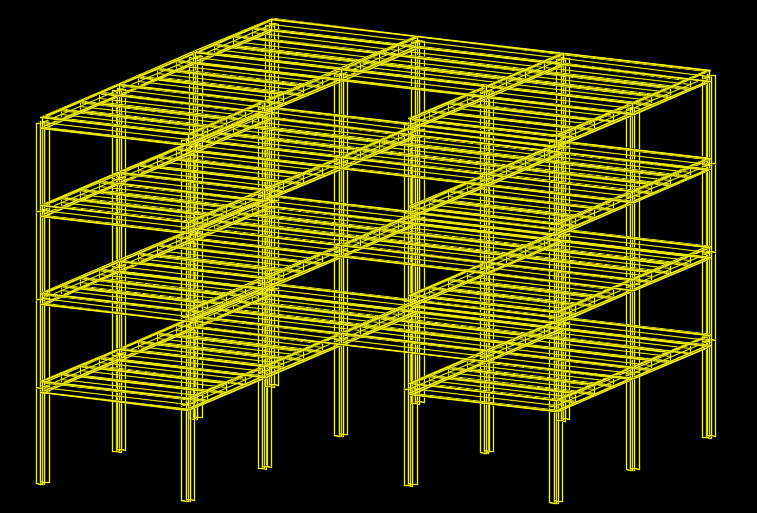

先在 SAP2000 中顯示拉伸視圖模型，然后點擊【文件>導出>AutoCAD 文件（*.dxf）】命令，保存為文件 “Drawing-1”。注意，SAP2000 自帶的 DXF 導出功能只能導出拉伸視圖模型，但無法導出桿件的截面名稱，如下圖所示。
CiSApps DXF 導出

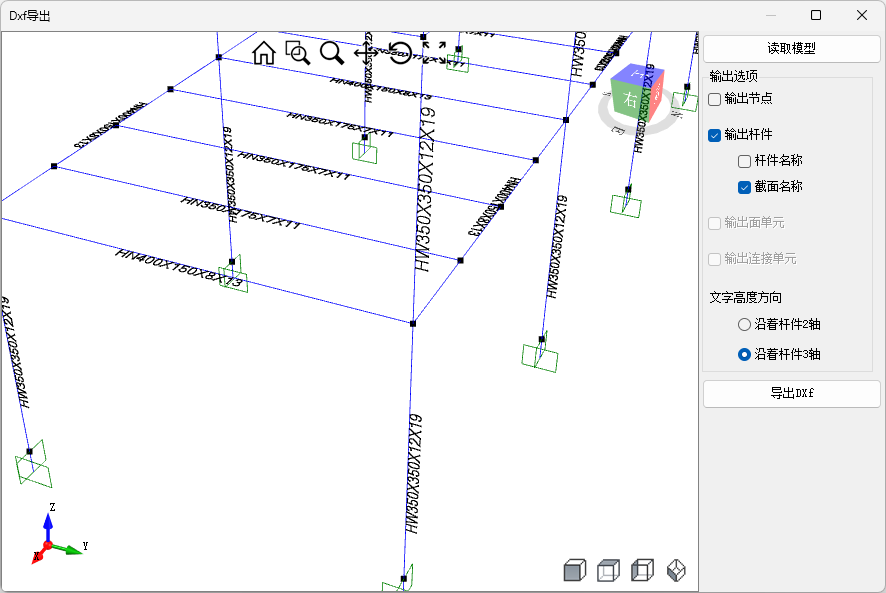

利用筑信達工具 CiSApps 導出 SAP2000 模型的桿件軸線圖，注意勾選【截面名稱】選項，保存為文件 “Drawing-2”。注意，CiSApps 只能導出桿件軸線圖，但可以同時導出截面名稱和桿件名稱，如下圖所示。
AutoCAD 操作
在 AutoCAD 中打開上述兩個 DXF 文件，復制 “Drawing-2” 中的的截面名稱，粘貼至 “Drawing-1” 中。因?yàn)?“Drawing-1” 和 “Drawing-2” 均為按 1:1 比例繪制的模型，故桿件和名稱的位置可以一一對應。

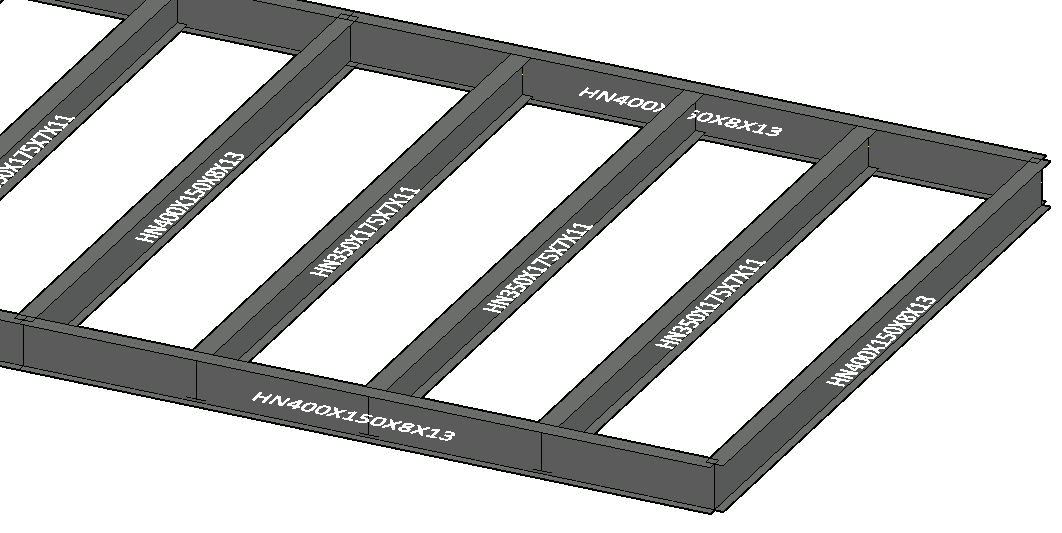

最后，用戶可根據需要在 AutoCAD 中調整字體、視角和渲染方式，同時顯示桿件的截面形式和截面名稱，如下圖所示。
