問題描述：
如圖1所示，兩根簡支梁在相同均布荷載作用下，其彎矩分布卻不同。為什么會出現這種差異？右側簡支梁在支座處為何會出現負彎矩？
圖1 相同荷載作用下簡支梁內力不同
解答：
右側簡支梁支座處的負彎矩，是由框架對象的插入點剛度選項引起的。框架對象的插入點常用于模擬梁柱構件的偏心連接或偏心加載。
如圖2所示為框架對象指定插入點的對話框，包含三個部分：基點、節點偏移和剛度選項。其中：基點和節點偏移決定插入點的位置；而插入點位置的改變是否會影響構件剛度，則由剛度選項控制。
圖2 指定框架插入點
在SAP2000中，框架對象的默認插入點為截面形心（#10），表示構件兩端節點與截面形心重合，此時軸向荷載僅產生軸向力。如果改變插入點位置，并考慮改變框架剛度，節點與截面形心間的偏心距將使軸向力產生附加彎矩。程序默認會考慮改變框架剛度。

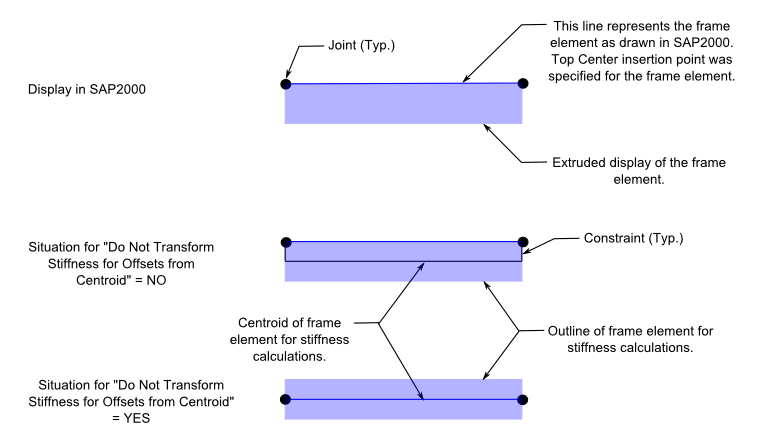

如果不希望插入點改變剛度，可勾選“剛度選項”中的復選框。此時，插入點的作用僅限于在拉伸視圖中形象直觀地顯示截面形狀和構件位置，而不會影響結構的分析結果。如圖3所示，展示了將插入點位置設置為“頂中”后的拉伸視圖效果，并對比了考慮與不考慮剛度轉換時的計算原理。
圖3 插入點剛度選項的計算原理
如圖4所示，依次為問題描述中兩根簡支梁的插入點設置。其中，左側簡支梁采用默認設置，右側簡支梁的插入點設置為“底中”，并且“轉換剛度”選項為“是”，即考慮了因插入點位置改變所引起的剛度變化。
圖4 簡支梁不同插入點的設置

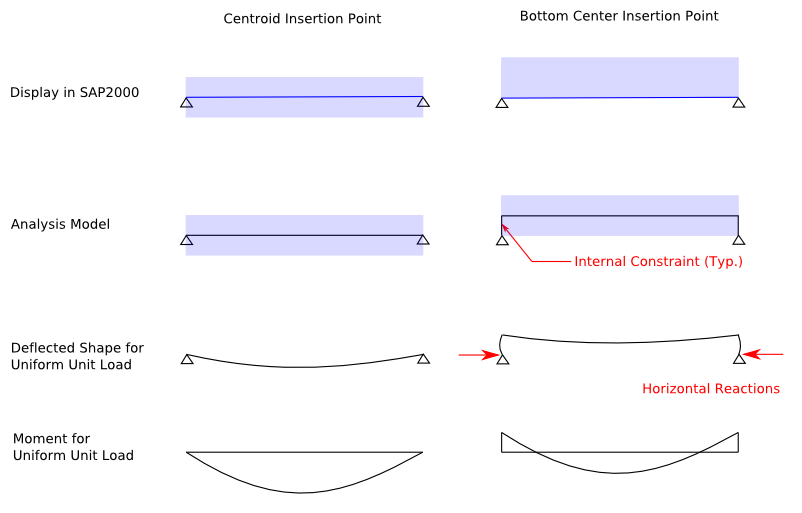

改變插入點不會影響構件軸線的幾何位置，但力的傳遞位置會發生改變。程序內部在默認插入點和新插入點之間建立類似剛性桿的等效約束，如圖5所示。在右側簡支梁中，支座提供的水平約束力通過剛性桿傳遞至截面形心，由此產生了支座處的負彎矩。
圖5 簡支梁不同插入點的計算模型
