問題描述：

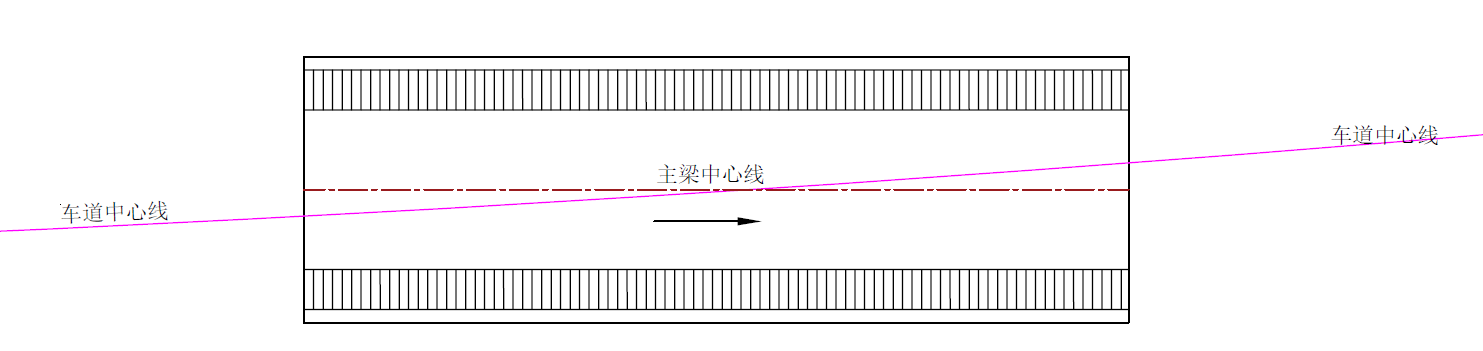

下圖中所示的橋梁位于匝道附近，紅色虛線為主梁的中心線，粉紅色的線條為車道布置的中心線，可以看到主梁中心線和車道中心線并不是一條線，這種車道布置在 CSiBridge 中該如何模擬？
解答：
CSiBridge 中車道布置和主梁的軸線布置沒有直接關系，兩者可以分開定義。遇到此類問題可以定義兩條布局線，一條布局線用來定義主梁的位置，另外一條布局線用來定義車道。具體操作步驟如下：

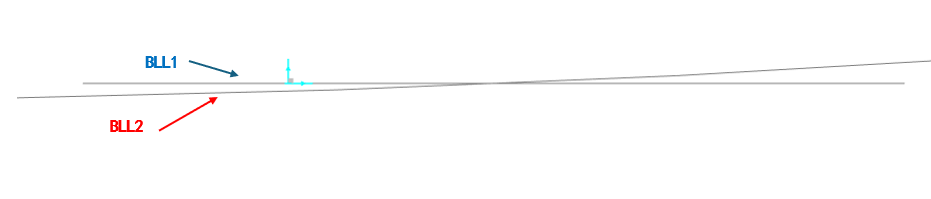

1. 首先定義兩條布局線，如下圖所示，注意兩條布局線之間的相對位置關系。

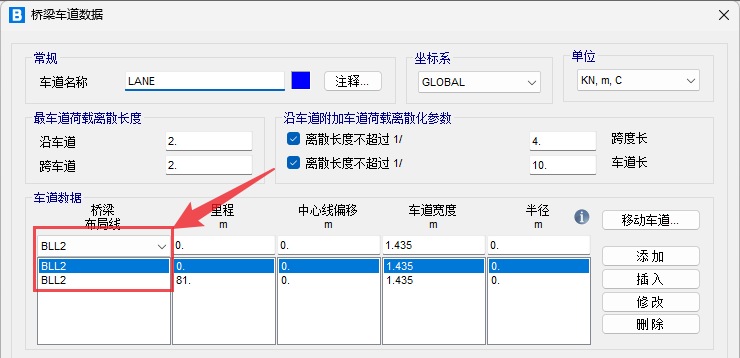

2. 定義車道時，選擇布局線名稱為 “BLL2”。

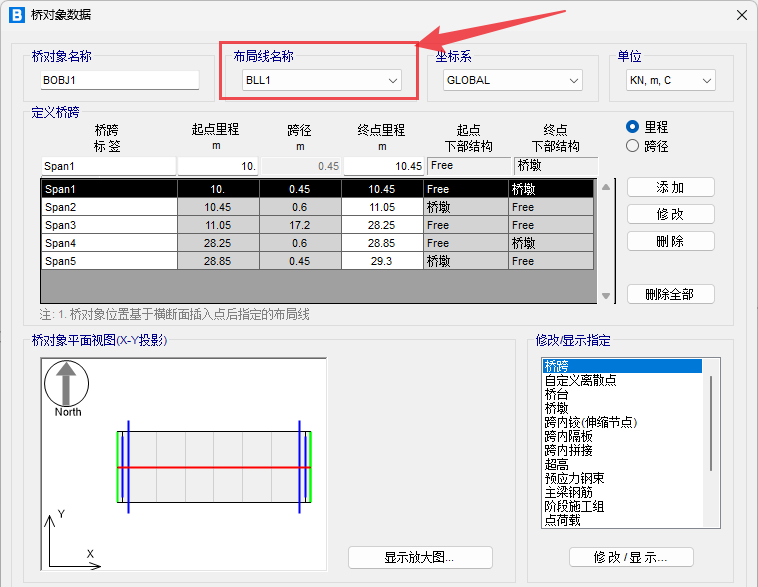

3. 生成橋?qū)ο髸r(shí)，選擇布局線名稱為 “BLL1”。

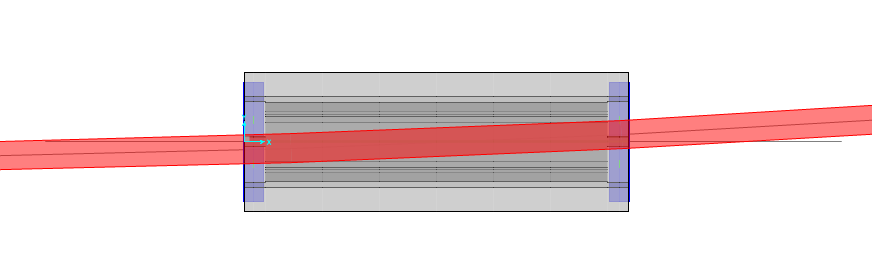

指定完成后，點擊生成橋?qū)ο竽Ｐ?。打開顯示車道布置，即可看到車道和主梁之間的位置關系，如下圖所示。CSiBridge 自動處理車道和橋梁之間的連接關系。需要注意是：定義的車道長度需要大于主梁長度，避免車道長度過短導致在布置車輛荷載時，CSiBridge 無法將車輛布置于主梁外的車道上造成計算不準確。
