問題描述：
SAFE 如何對樓板進行自動剖分？
解答：
SAFE 根據用戶設置的自動剖分選項對樓板進行自動剖分，程序設定了默認選項，用戶也可以修改自動剖分選項。此外，在節點和框架的屬性指定中，均有樓板剖分選項，也影響樓板的自動剖分效果，分別用來實現節點荷載和框架荷載在樓板上的有效傳遞。
在未對樓板指定自動剖分選項時，程序采用默認的剖分方式。程序?qū)前宓哪J剖分，根據樓板類型的不同分為以下三類：
(1) 對于膜單元類型的水平樓板（包括組合樓板），程序自動在梁和墻的位置進行剖分；
(2) 對于殼單元類型的水平樓板，程序默認進行通用網格剖分；
(3) 對于斜向樓板，程序默認不剖分。

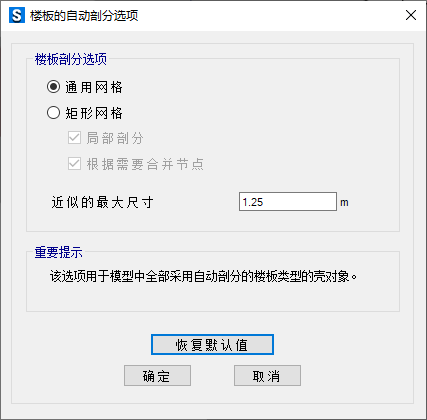

對于殼單元類型的水平樓板，當保持默認剖分選項時，可以通過【分析>樓板的自動剖分選項】命令進一步設置剖分的單元形狀和最大尺寸，如圖1所示。默認為“通用網格”，單元形狀以四邊形為主，三角形為輔，適合形狀復雜的樓板，例如包含斜邊或曲邊的樓板?！熬匦尉W(wǎng)格”的單元形狀只有四邊形，適合形狀規則的樓板。無論選擇哪種方式，都可以修改剖分的最大尺寸。
圖1 分析>樓板的自動剖分選項

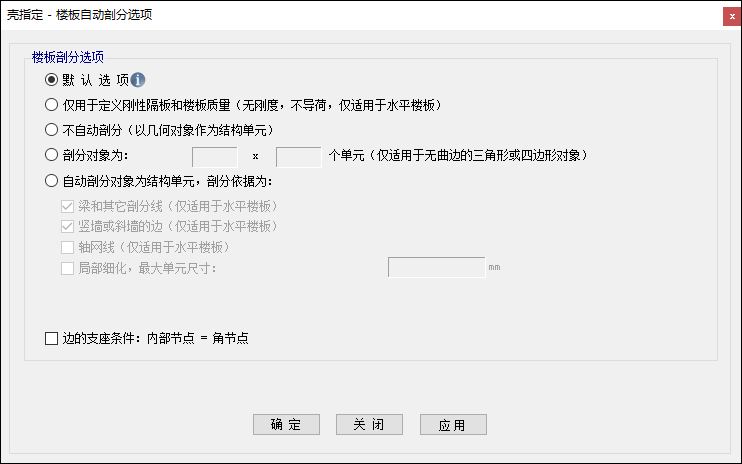

除默認的剖分方式以外，用戶也可以通過【指定>殼>樓板自動剖分選項】命令選擇其它剖分方式，如圖2所示。樓板剖分選項的說明如圖3。
圖2 指定>殼>樓板自動剖分選項

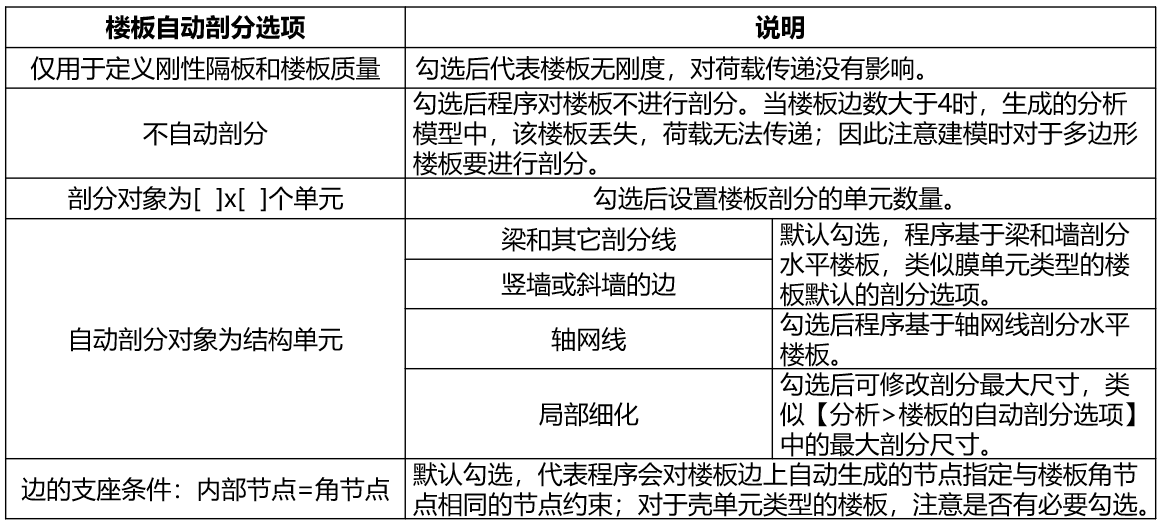

圖3 樓板自動剖分選項說明
如果樓板內部作用有節點荷載（如設備集中荷載），為了保證節點荷載能夠傳遞至樓板，需要在荷載作用位置產生與樓板相連的節點。相連節點的產生有兩種方式，一種是通過【編輯>編輯殼>分割殼】命令讓樓板在荷載作用位置產生對象節點，另一種是通過網格剖分的方式在荷載作用位置產生有限元節點。

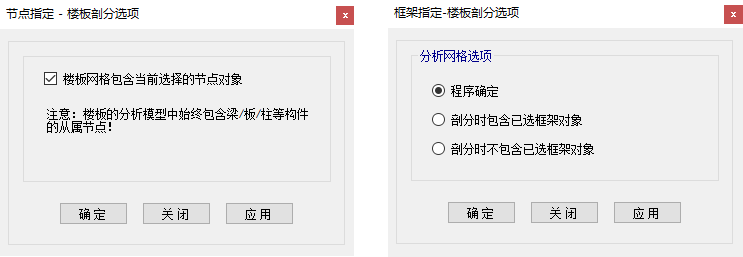

對于第二種方法的實現，首先在荷載作用位置繪制節點；然后選擇節點，點擊【指定>節點>樓板剖分選項】命令，并勾選“樓板網格包含當前選擇的節點對象”，如圖4所示；程序在對樓板自動剖分時，在該節點處會產生網格剖分點。
如果樓板內部作用有框架荷載（如隔墻分布荷載），首先在荷載作用位置繪制虛梁（屬性為“無”的框架對象），由于程序默認樓板剖分時包含框架對象，如圖5所示，無需額外操作即可保證框架荷載有效地傳遞至樓板。
圖4 指定>節點>樓板剖分選項 圖5 指定>框架>樓板剖分選項

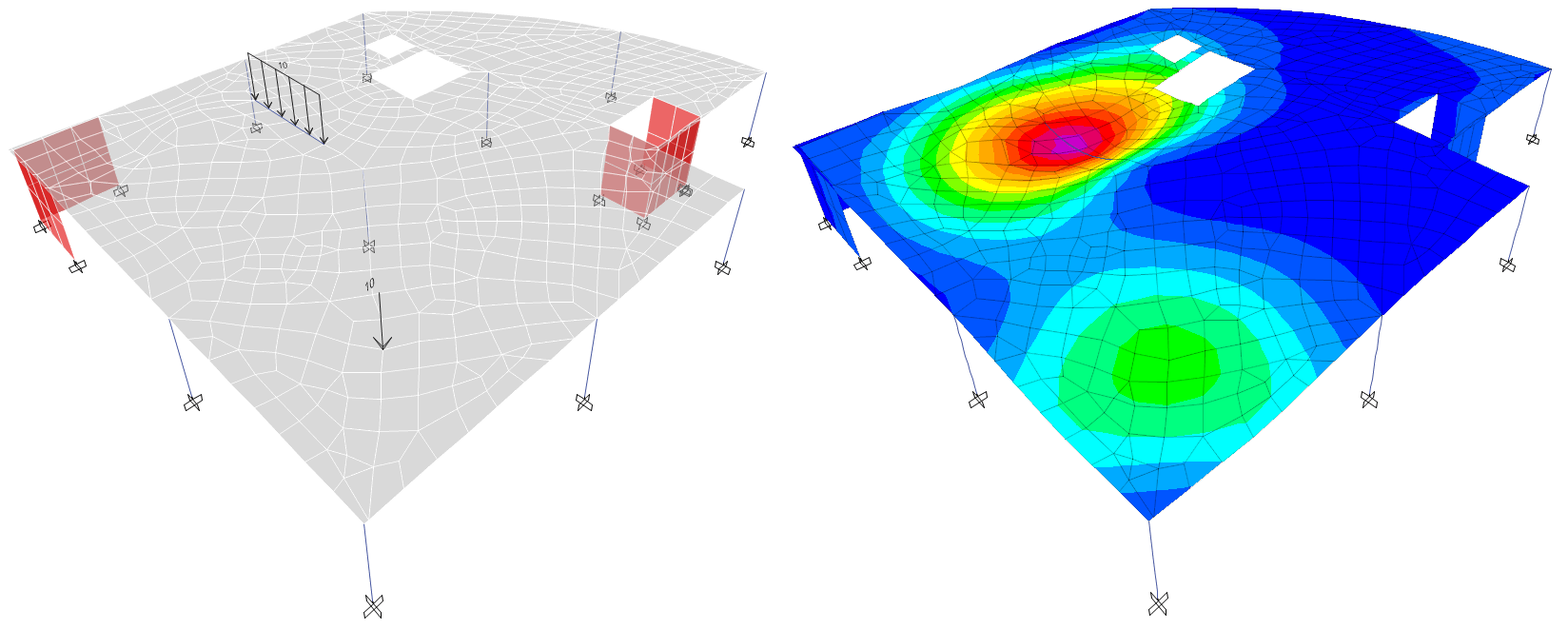

如圖6所示，首先在樓板上繪制節點和虛梁并分別施加集中力和均布荷載，然后指定樓板剖分包含集中力作用的節點，框架無需設置。最終通過樓板變形圖可以判斷，荷載準確地傳遞至樓板。
圖6 節點荷載和框架荷載在樓板上的有效傳遞
