問題描述：
如下所示，如何在 CSiBridge 中快速定義薄壁墩？
解答：

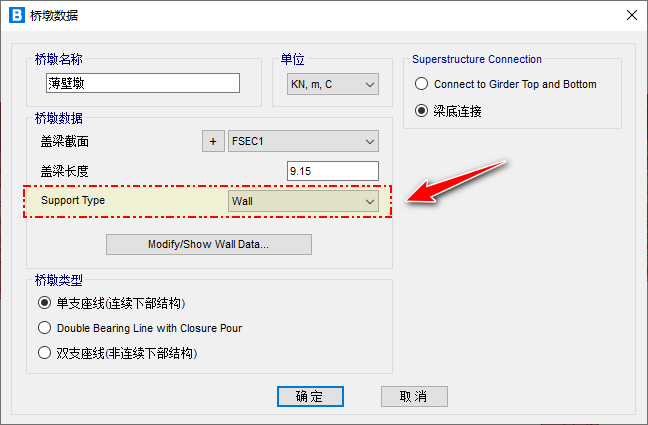

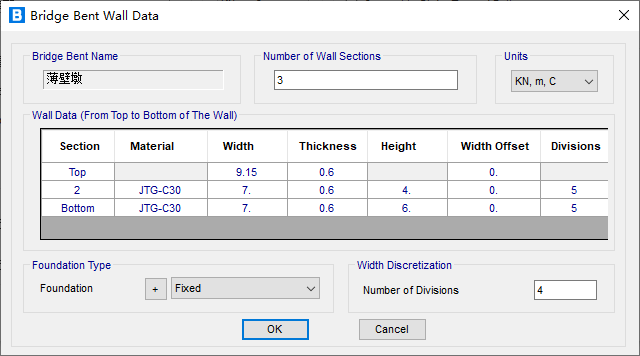

CSiBridge V25 新增薄壁墩的參數化定義，但早期版本只能手動繪制。如下所示，點擊【構件>下部結構>橋墩>添加橋墩】命令，在打開的【橋墩數據】對話框中選擇“Support type＞Wall”，然后點擊“修改/顯示橋墩”按鈕即可打開薄壁墩參數化定義的對話框。

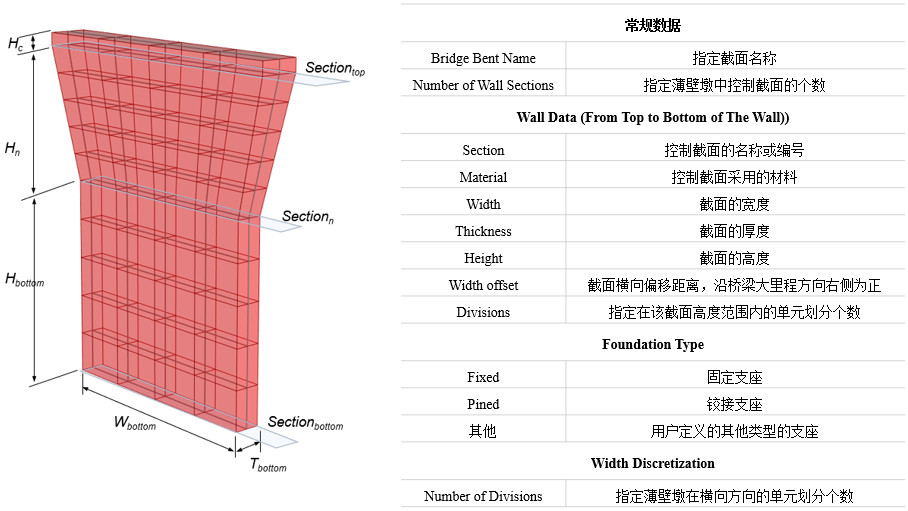

薄壁墩的參數化定義類似變截面的定義，用戶需要指定控制截面的數量、尺寸、材料、偏心距離等參數。CSiBridge 根據上述定義確定薄壁墩的幾何形式，以線性插值的方式確定不同控制截面之間的漸變截面。以上各個參數的具體解釋如下：
需要注意的是，僅當薄壁墩上設置有蓋梁時，薄壁墩中才會有上圖中的 Hc 的部分。該部分的高度 Hc 為蓋梁高度的一半，且該部分的寬度與蓋梁寬度一致。如果薄壁墩中沒有設置蓋梁，那么模型中將不會有該部分 Hc 殼體。
